1. Mesh技术概述

1.1. 什么是Mesh

WiFi Mesh网络(无线网状网),也被称为“多跳”的网络,是一种基于WIFI技术而发展起来的一种新型无线组网解决方案。与传统的WiFi网络完全不同,WiFi Mesh网络是一种基于多跳路由和对等网络的网络技术,是一种新的网络结构。与传统的无线网络相比,WiFi Mesh网络的传输距离和移动性将大大提高,尤其是它兼容WiFi功能,因此WiFi Mesh网络对增加无线网络的传输距离和移动性,扩展无线网络应用提供了很大的帮助,具有网络自组织,自动修复和漫游等智能特点。

1.2. 为什么要使用Mesh技术

传统的无线网络中,WIFI技术构成内网,终端通过WIFI加入网络,设备上联口是以太网口或光纤口,在网络部署中,一旦确定了有线距离,设备WIFI的位置也就固定了,若想改变WIFI位置,则需要调整相应的有线网络,操作起来较麻烦,也需要消耗大量时间与布线成本。由此可见,传统的WIFI构建方法成本高,灵活性差,操作复杂等缺点,不适合在无线质量与美观性高要求,维护投入少与有线网络薄弱等场景构建上网服务,而Mesh网络只需要安装相应的子节点,不需要改动有线网络,组网十分便捷,且速度非常快。

1.3. Mesh组网相对于传统WIFI组网有什么优势

与传统的WIFI组网相比,WIFI Mesh网络的可拓展性与移动性大大提高,其自组网,自治愈,漫游无缝切换等特性,让WIFI Mesh组网具有以下显著的优势:

组网简单且快速:Mesh网络的安装十分便捷简易,将主设备(controller)上联口接入互联网,从路由(agent)放置需要上网业务的区域,即可完成网络搭建,十分省时便利。传统的网络组网,每个节点间需要有线连接,操作起来复杂且耗时。

动态修改网络布局:某个区域需要增删网络节点时,只需要把通过自组网节点加入网络或移除相应的节点。传统网络增删节点则需要改变物理布线,需要投入大量时间与物力。

灵活与健壮性:当某个区域的节点发生故障时,Mesh网络会自动重新组建网络结构,保障网络正常使用,无须排查故障,避免某一节点出现故障而导致某个区域乃至多个区域出现网络不通的现象。

适用场景与性价比:Mesh网络基本适用于当前传统网络中应用的场景,除此之外,Mesh网络在一些要求布线少,网络节点多,成本低的场景中,Mesh组网有着明显的优势。

2. 西迪特Mesh产品

2.1西迪特Mesh产品型号简介

西迪特作为专业的接入网产品供应商,提供各种网络构建方案,在丰富的产品线中,有些西迪特ONU产品及旗下子公司西瑞联路由器产品,已支持Mesh技术,如ONU FD604GW-DX,路由器WR625G,WR535等。

2.2 西迪特Mesh产品特性

2.2.1 MESH组网方式

方式一:controller

Mesh Technology and C Data Product Introduction


如图所示,agent1、agent2、controller组成了一个wifi mesh网络,其中agent1、agent2做为网络的子节点,controller做为主节点同时也是agent1和agent2的父节点。其他终端设备如pc等可以通过wifi与agent1、agent2、controller连接享受上网服务。

方式二:controller

Mesh Technology and C Data Product Introduction

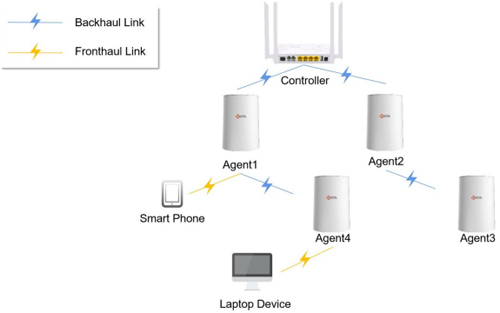

如上图所示,controller、agent1、agent2、agent3、agent4组成一个wifi mesh网络。其中agent4,agent3为最外层子节点,他们的父节点分别为agent1、agent2。agent1、agent2为最内层子节点,他们拥有共同的父节点controller。

2.2.2 MESH网络设定

MESH网络限定条件:

(1)WIFI MESH网络中只有一个controller,可以有若干agent。

(2)每个节点(controller和agent)都允许phone、pc等wifi连接。

(3)每个agent节点只允许有一个父节点。

2.2.3 MESH特性功能

一. 角色自适应

Mesh Technology and C Data Product Introduction


ONU设备有四种角色属性:

1、controller:主节点

2、agent:子节点

3、auto:自适应设备如果接入internet,则设备自认为controller。否则设备自认为agent

4、disable:去使能


二、灵活组网

Mesh Technology and C Data Product Introduction


1. 成对组网

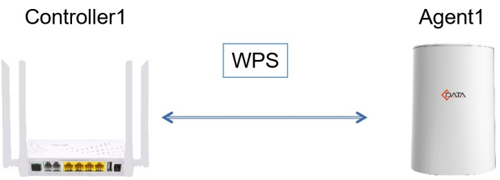

一台controller和一台agent,两台设备开机后,两分钟内分别按下两台WPS按键,两台设备即开始自动组网。组网成功后,两台设备后面断电再开机会自动组网,无需第二次按键。


Mesh Technology and C Data Product Introduction


2. 组网切换

三台设备controller1、controller2、agent1,其中controller1与agent1已经组网成功;此时agent1想组网切换到controller2,通过webui将组网配置重置,agent1与controller2分别按wps按键组网。


Mesh Technology and C Data Product Introduction


3. 组网拓展

三台设备controller1、agent1、agent2,其中controller1与agent1已经组网成功;agent2离controller距离太远,想通过agent1连入mesh 网络,agent1、agent2分别按wps按键,agent2接入组网。


三、配置同步

通过IEEE1905的协议报文,将controller的SSID配置信息同步给接入的agent。


Mesh Technology and C Data Product Introduction


1、Agent节点发送autoconfig-search消息,寻找controller

2、controller节点收到消息后,回复autoconfig-response,返回

3、Agent节点发送autoconfig WSC M1消息,上报支持能力集

4、controller节点收到消息后,回复autoconfig WSC M2消息,将对应能力的配置下发。


四、网络自愈

Mesh Technology and C Data Product Introduction

上图所示,三台设备controller1、agent1、agent2。agent2通过agent1与controller组成MESH网络。当agent1掉电,agent2与MESH网络断开连接。此时agent2会重新开启扫描(先在当前信道扫三次,如若没找到再做全局扫描),尝试与扫描到的节点发起连接。


五、拓扑数据

Mesh Technology and C Data Product Introduction


1. 设备周期发送Topology Discovery ,此消息只发给neigbor,不会forward

2.当节点侦测到topo变化(new link/up,sta assoc/disassoc)发送Topology

Notification,此消息会Relayed,通知到其他节点

3. 设备对指定node主动发送Topology Query,单播

4. 设备回复Topology response,单播


六、漫游

漫游,是指的在MESH网络中,客户端在同一(无线网络名称)SSID内的不同AP的覆盖范围之间移动时自动连接到较好信号强度AP的技术。


Mesh Technology and C Data Product Introduction


前提条件:

1、从Controller端漫游到Agent端的阈值默认为20,rssi<(20-90) 时发生漫游

2、从Agent端发起漫游的阈值默认为40,rssi<(40-90)时发生 漫游

移动的方式:

当触发漫游的条件后,终端设备连接的节点会通过黑名单的方式让设备断开连接,从而设备与其他节点连接。


3. Mesh技术在未来的期望

在云管理,万物互联,物联网等趋势下,Mesh在设备互联中起到十分重要的作用,无论在大小型场所, Mesh组网凭借其组网简单且快速,动态修改网络布局,同时也具备极低建设成本与极短的建设周期,节省人力物力,灵活与健壮性等优势深受各个领域的青睐,Mesh技术也将为更加适应更多的场景,不断优化,变得更加智能化。

结束语

随着网络的迅速发展,各个领域对网络搭建成本,复杂度,可维护性等要求越来越严荷,不断催促现有组网优化或更新换代,诞生新的组网方案,Mesh组网在当前无非是具有竞争力的组网方式,西迪特作为专业的接入网产品供应商,在产品中必将采用当前最新的组网技术,Mesh产品有家用ONU,路由器产品,ONU的Mesh可与路由器的Mesh组合,功能强大。感谢广大客户选择西迪特支持Mesh功能的设备,一起探讨Mesh技术。
